REGG快速金属零件检测

发布时间:2022-04-19 11:33:08 浏览次数:27

The Imaging Source多台USB 3.0相机实现高速紧固件缺陷检测

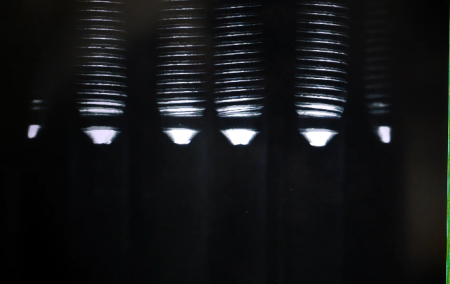

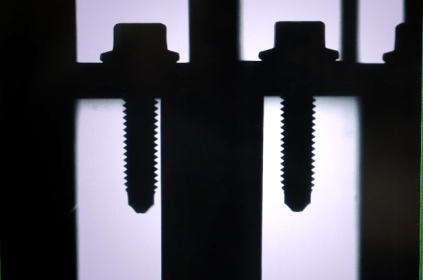

图:使用USB 3.0 相机捕获紧固件图像,进行螺纹、螺帽、尺寸、刻度、刻痕图像分析。(图片来源:www.youtube.com/watch?v=EGwL_Z1UfMI)

紧固件是工业制造中不可或缺的零件,使用量巨大。紧固件不仅种类繁多,规格多样,而且材质也不尽相同。因此,紧固件的品质检测及管控非常重要。机器视觉为紧固件检测的一种常见方式,能明显提升测量效率和检测质量及精度。

映美精(The Imaging Source)公司与REGG Inspection公司合作,使用映美精的USB 3.0工业相机,开发用于紧固件检测的高速检测系统。

REGG Inspection 在设计该高度检测系统时,采用了模块化设计概念。依据客户需求,先将紧固件倒入机器设置的旋转圆盘上;接着,圆盘载着零件旋转达到各个检测位置,进行机器视觉检测。该系统配备了5台映美精公司的USB 3.0工业相机(DMK 33UX252黑白相机),它们分别安装在各个不同的检测位置,并且根据检测需要具有不同的安装角度。这些相机捕获被检测零件的图像,帧率为20fps。随后,使用IC Imaging Control SDK和基于DELPHI的软件,对捕获的紧固件图像的螺纹、螺帽、尺寸、刻度、刻痕等特征进行图像分析。最后根据分析结果返回决策命令,以便机器能够自动将不符合标准或有瑕疵的零件分类到不合格品区域,从而高效完成检测任务,确保零件的生产质量。
